詳情
共板法蘭風管就是鍍鋅鋼板風管的法蘭用角鐵制作的,是風管連接的一種。一般大風管有法蘭,小風管無法蘭。其優點是節省材料,減少工程投資;漏風量小,降低能耗,節省運行費用。普通的就用A3角鐵就可以了(大小視風管而定有標準的),如果是不銹鋼風管就用不銹鋼角鐵。制作工藝采用焊接,要求角鐵平直。A3需要防腐處理,尺寸要求確,比風管可以大3——5mm,這樣有利于和風管連接,較重要的是螺絲眼一定要做的確,這樣有利于風管安裝連接。
角鋼法蘭鍍鋅風管產品成品表面平直,外形標準美觀,為施工現場安裝方便、快捷打下了良好的基矗共板式法蘭風管又稱無法蘭風管,其制作形式比傳統的矩形風管加工速度更快捷、更方便、更小的漏風率。
適用場所
產品多用于大型商場,寫字樓,地鐵站,大型超市,現代化工廠的消防排煙送風,空調通風,排塵通風等。
性能特點
其優點是節省材料,減少工程投資;漏風量小,降低能耗,節省運行費用,頗受施工企業歡迎。美和歐洲等發達從九十年代開始采用風管的無法蘭連接,目前此工藝已被廣泛應用于各種工程。
風管安裝
角鋼法蘭風管安裝時,應注意以下幾點:
1、當風管大邊尺寸在1000mm以上時,可采用角鋼、扁鋼、鋼管、Z形槽、加固筋、通絲螺桿等進行管內外加固。
2、角鋼法蘭風管大邊尺寸在630~1000mm時,直接在生產線壓筋加固,排列應規則,間隔應均勻,板面不應有明顯的變形。
3 、角鋼或加固筋的加固,其高度應小于或等于風管法蘭高度,排列應整齊,間隔應均勻。
4、管內用通絲螺桿支撐加固,其專用墊圈對外保溫風管置于風管內壁。
5、風管斷面>1250*630時,為了保持相鄰壁面互相垂直,宜在風管內四角采用90℃斜支撐加固。
6、中壓和高壓系統風管,其長度大于1250mm時,應采用加固框補強。
3.2.1角鐵法蘭鍍鋅風管的制作應符合下列要求:

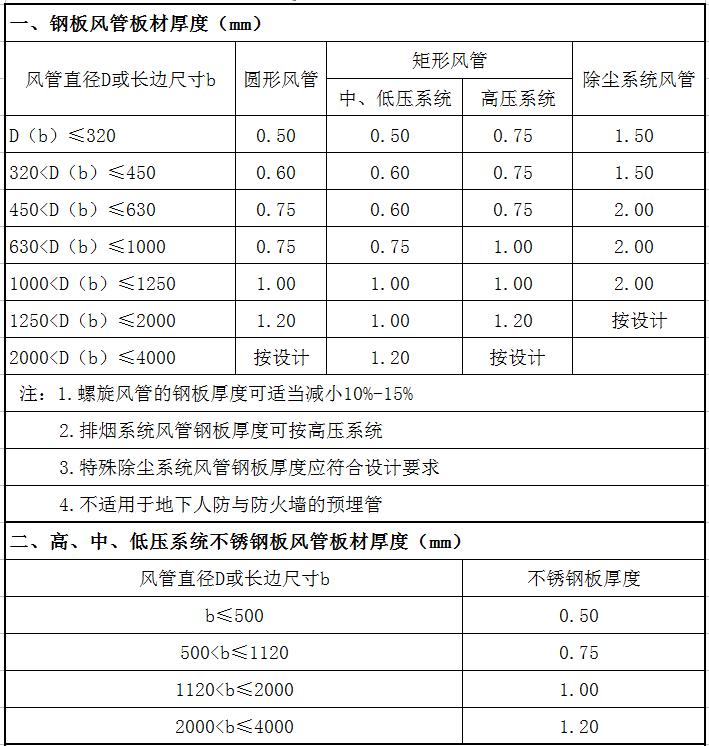

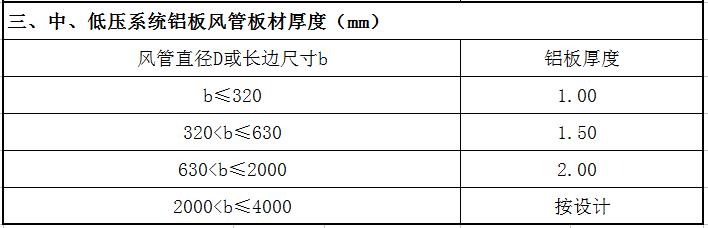

1.矩形風管及其配件的板材厚度不應小于表3.2.1-1的規定。
表3.2.1-1 普通鋼板或鍍鋅鋼板風管板材厚度
2.鍍鋅鋼板或彩色涂層鋼板的拼接,應采用咬接或鉚接,且不得有十字型拼接縫。彩色涂層鋼板的塗塑面應設在風管內側,加工時應避免損壞涂塑層,損壞的部分應進行修補。

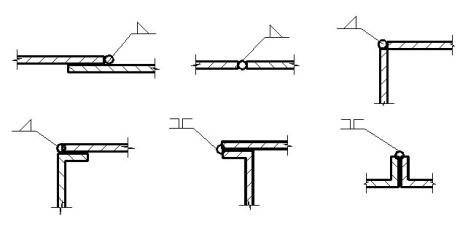

3.焊接風管可采用搭接、角接和對接三種形式,焊縫位置如(圖3.2.1)。風管焊接前應除銹、除油。焊縫應融合良好、平整,表面不應有裂紋、焊瘤、穿透的夾渣和氣孔等缺陷,焊后的板材變形應矯正,焊渣及飛濺物應清除干凈。
壁厚大于1.2mm的風管與法蘭連接可采用連續焊或翻邊斷續焊。管壁與法蘭內口應緊貼,焊縫不得凸出法蘭端面,斷續焊的焊縫長度宜在30~50mm,間距不應大于50mm。 圖3. 2.1 焊接風管焊縫位置
4 除塵系統風管與法蘭的連接宜采用內側滿焊、外側間斷焊,風管端面距法蘭接口平面不應小于5mm。
5 風管加固應符合下列規定:
1)薄鋼板法蘭風管宜軋制加強筋,加強筋的凸出部分應位于風管外表面,排列間隔應均勻,板面不應有明顯的變形。
2)風管的法蘭強度低于規定強度時,可采用外加固框和管內支撐進行加固,加固件距風管連接法蘭一端的距離不應大于250mm。
3)外加固的型材高度應等于或小于風管法蘭高度,且間隔應均勻?qū)ΨQ,與風管的連接應牢固,螺栓或鉚接點的間距不應大于220mm;外加固框的四角處,應連接為一體。
4)風管內支撐加固的排列應整齊、間距應均勻?qū)ΨQ,應在支撐件兩端的風管受力(壓)面處設置專用墊圈。采用管套內支撐時,長度應與風管連長相等。
